Section 03-12: Air Intake System
1994 Mustang Workshop Manual
REMOVAL AND INSTALLATION

Air Cleaner Element

Refer to Section 00-03 for the Emissions Systems Maintenance Schedule for frequency of air cleaner element (ACL element) (9601) inspection and/or replacement.



Removal and Installation

  1. Open hood (16612) .
  1. Disconnect wire harness from mass airflow sensor (MAF sensor) (12B579) and intake air temperature sensor (IAT sensor) (12A697) .
  1. Unfasten two latches on engine air tray (9A600) to mass airflow sensor .
  1. Separate mass airflow sensor from engine air tray and move mass airflow sensor out of way.
  1. Remove air cleaner element from engine air tray .
  1. To install, reverse Removal procedure. Align tab on mass airflow sensor with slot on engine air tray .


5.0L Engine





Item Part Number Description
1 9E926 Throttle Body
2A 9C632 Engine Air Cleaner Tube Clamp
3 9B659 Air Cleaner Outlet Tube
4 6758 Crankcase Ventilation Tube
5 12B579 Mass Airflow Sensor
6B N602731-S100 Bolt
7 9A600 Engine Air Tray
8 9P686 Engine Air Cleaner Support Insulator (2 Req'd)
9 16055 Front Fender Apron
10 N623332-S56 U-Nut
11 12A697 Intake Air Temperature Sensor
A Tighten to 2.3-3.2 Nm (20-28 Lb-In)
B Tighten to 6.8-9.2 Nm (60-81 Lb-In)

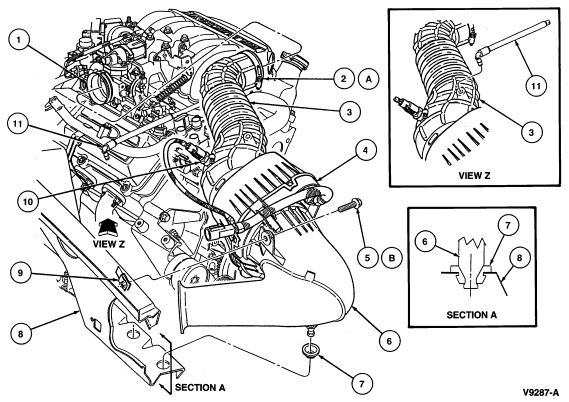

3.8L Engine





Item Part Number Description
1 9E926 Throttle Body
2A 9C632 Engine Air Cleaner Tube Clamp
3 9B659 Air Cleaner Outlet Tube
4 12B579 Mass Airflow Sensor
5B N602731-S100 Bolt
6 9A600 Engine Air Tray
7 9P686 Engine Air Cleaner Support Insulator (2 Req'd)
8 16055 Front Fender Apron
9 N623332-S56 U-Nut
10 12A697 Intake Air Temperature Sensor
11 6758 Crankcase Ventilation Tube
A Tighten to 2.3-3.2 Nm (20-28 Lb-In)
B Tighten to 6.8-9.2 Nm (60-81 Lb-In)
