Section 03-01B: Engine, 5.0L HO and 5.0L Cobra
1994 Mustang Workshop Manual
IN-VEHICLE SERVICE

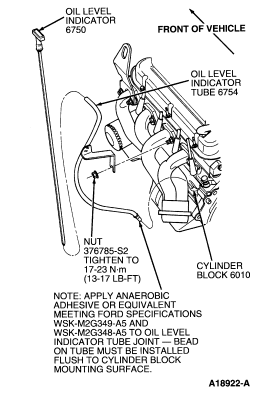

Oil Level Indicator Tube



Removal

  1. Remove oil level indicator (6750) from oil level indicator tube (6754) .
  1. Remove oil level indicator tube retaining nut from LH exhaust manifold stud.
  1. Remove oil level indicator tube from cylinder block (6010) .


Installation

NOTE: Using solvent, clean oil level indicator tube and cylinder block sealing surfaces before applying silicone sealer.

  1. Apply a 3 mm (1/8-inch) bead of Anaerobic Adhesive or equivalent meeting Ford specification WSK-M2G349-A5 and WSK-M2G348-A5 to oil level indicator tube where oil level indicator tube mates with cylinder block .
  1. Install oil level indicator tube into cylinder block .
  1. Install oil level indicator tube bracket (6786) onto LH intake manifold stud. Install and tighten oil level indicator tube retaining nut to 17-23 Nm (13-17 lb-ft).
  1. Install oil level indicator into oil level indicator tube .
