Section 18-01: Wiring and Circuit Protection
1993 Mustang Workshop Manual
REMOVAL AND INSTALLATION

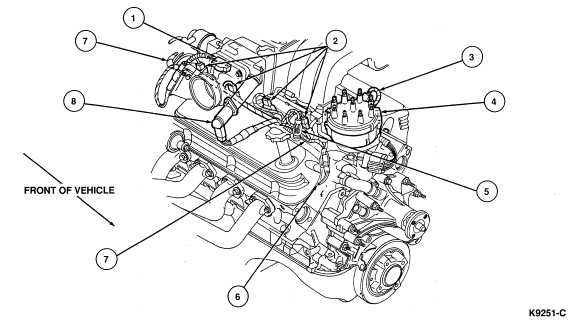

Engine Wiring, RH



5.0L Multi-Port Fuel Injection (MFI) HO Engine





Item Part Number Description
1 9B989 Throttle Position Sensor
2 9F593 Fuel Injectors
3 To Fuel Injectors
4 12A297 Distributor Ignition
5 12A648 Engine Coolant Temperature Sensor
6 To Canister Purge Solenoid
7 9D930 Wiring Harness Assy
8 9F715 Idle Air Control Actuator
